Werking van elektrische cv-ketels (e-ketels): zo werkt het systeem

Elektrische cv-ketels, vaak e-ketels genoemd, verwarmen het cv-water direct met behulp van elektrische verwarmingselementen. In tegenstelling tot een traditionele gasketel vindt er geen verbranding plaats. Hierdoor is er geen rookgasafvoer nodig en kan het toestel relatief compact worden geplaatst.

De techniek wordt steeds vaker toegepast in moderne installaties. Elektrische cv-ketels worden gebruikt als bijverwarming, back-up voor warmtepompen of als tijdelijke verwarmingsoplossing bij renovatieprojecten. Voor woningen liggen de vermogens doorgaans tussen 6 en 24 kW, terwijl utiliteitsinstallaties kunnen oplopen tot 240 kW.

Hoe werkt een elektrische cv-ketel?

De werking van een e-ketel is relatief eenvoudig. Elektrische energie wordt omgezet in warmte via weerstandselementen. Deze verwarmen het water dat vervolgens door het centrale verwarmingssysteem circuleert.

De regeling van het toestel bepaalt hoeveel vermogen wordt ingezet. Moderne elektrische ketels moduleren in vermogensstappen zodat het systeem nauwkeurig kan reageren op de actuele warmtevraag.

Bijvoorbeeld:

• 6 kW ketel → 3 verwarmingselementen van 2 kW
• 24 kW ketel → meerdere elementen die stapsgewijs worden ingeschakeld

Hierdoor kan het vermogen automatisch worden aangepast wanneer de warmtevraag verandert.

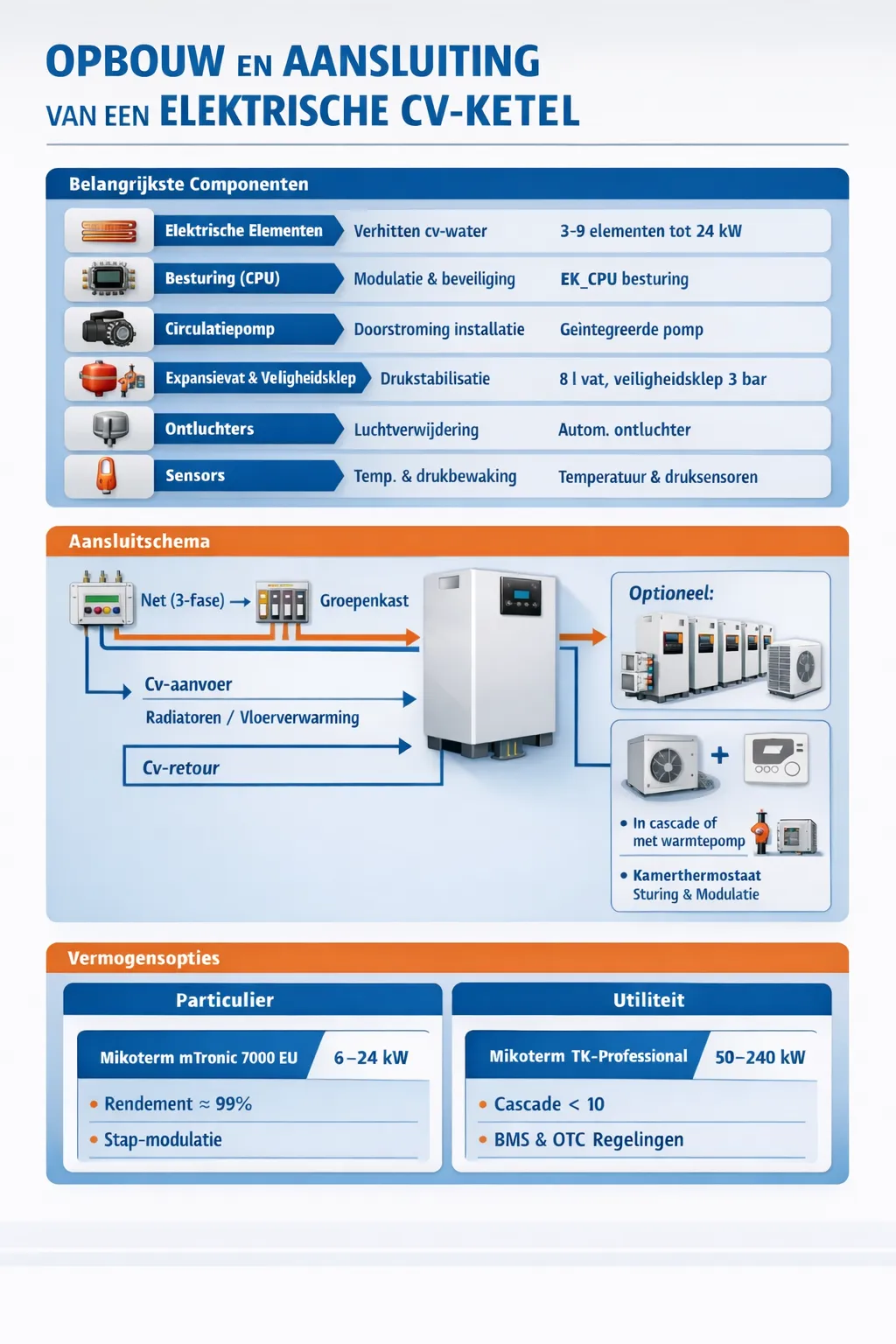

Opbouw van een elektrische cv-ketel

Een moderne e-ketel bestaat uit meerdere geïntegreerde componenten die samen zorgen voor een veilige en efficiënte werking. Veel compacte e-ketels voor woningen bevatten deze componenten al geïntegreerd in het toestel.

Verschil tussen een elektrische cv-ketel en een gasketel

Hoewel beide systemen dezelfde taak hebben – het verwarmen van cv-water – verschillen ze technisch aanzienlijk.  Doordat er geen verbranding plaatsvindt, zijn elektrische ketels eenvoudiger te installeren en vereisen ze minder onderhoud.

Aansluiting van een elektrische cv-ketel

Een elektrische ketel wordt aangesloten op de elektrische installatie van het gebouw en op het bestaande cv-systeem.

Voor hogere vermogens is meestal een 3-fase aansluiting nodig. Afhankelijk van het vermogen kan dit bijvoorbeeld zijn:

• 6 kW → 3×16 A
• 12 kW → 3×20 A
• 24 kW → 3×35–40 A

De ketel wordt vervolgens hydraulisch aangesloten op radiatoren, vloerverwarming of een buffervat.

Toepassingen van elektrische cv-ketels

Elektrische ketels worden in verschillende situaties toegepast binnen de installatietechniek.

• Back-up verwarming bij warmtepompen
• Bijverwarming van specifieke zones
• Tijdelijke verwarming tijdens renovatie
• All-electric woningen met lage warmtevraag
• Utiliteitsinstallaties met hoge vermogens

In grotere installaties worden e-ketels vaak toegepast als piekbron of als extra warmtegenerator naast een warmtepomp.

Vermogensbereik voor woningen en utiliteit

Grotere installaties kunnen vaak in cascade worden gekoppeld, zodat meerdere ketels samen een hoger totaalvermogen leveren.

Voordelen van elektrische cv-ketels

• Geen rookgasafvoer nodig
• Compacte installatie
• Snelle montage
• Nauwkeurige vermogensregeling
• Geschikt als back-up voor warmtepompen

Belangrijke aandachtspunten

Hoewel elektrische cv-ketels technisch zeer efficiënt zijn, zijn er enkele belangrijke aandachtspunten bij de toepassing.

• Voldoende elektrische aansluitcapaciteit is noodzakelijk
• Energiekosten zijn afhankelijk van de elektriciteitsprijs
• Hydraulische inregeling blijft essentieel

Elektrische cv-ketels in combinatie met warmtepompen

In moderne verwarmingssystemen wordt een elektrische ketel vaak gecombineerd met een lucht-water warmtepomp. In deze configuratie fungeert de e-ketel als piekbron wanneer de warmtevraag tijdelijk hoger is dan het vermogen van de warmtepomp.

Dit zogenaamde bivalente systeem zorgt voor een stabiele en betrouwbare verwarmingsinstallatie.

Advies over elektrische cv-ketels

De juiste keuze voor een elektrische cv-ketel hangt af van meerdere factoren, zoals de warmtevraag van het gebouw, de beschikbare elektrische aansluiting en het type verwarmingssysteem.

Bij Hewa ondersteunen wij installateurs en projectontwikkelaars met technische documentatie, projectadvies en levering van elektrische cv-ketels voor zowel woningen als utiliteitsinstallaties.
